Làm thế nào để cải thiện tốc độ sản xuất của dây chuyền ép đùn sàn WPC?

Tối ưu hóa tốc độ sản xuất cho dây chuyền ép đùn sàn WPC: Hướng dẫn toàn diện

Yongte là nhà sản xuất chuyên nghiệp cho tốc độ caoDây chuyền ép đùn sàn WPC với công suất cao để tạo ra các sản phẩm ván sàn WPC chất lượng cao. Để tối đa hóa tốc độ sản xuất trongDây chuyền ép đùn sàn WPCs, chiến lược cốt lõi tập trung vào năm mục tiêu liên kết với nhau: ổn định hiệu quả hóa dẻo, giảm thiểu sức cản của vật liệu, cho phép làm mát nhanh, đảm bảo đồng bộ hóa toàn dây chuyền và giảm thời gian ngừng hoạt động—tất cả đồng thời duy trì các tiêu chuẩn chất lượng sản phẩm nghiêm ngặt.

I. Công thức và tiền xử lý nguyên liệu thô (Nền tảng để ép đùn mịn)

1. Tối ưu hóa công thức để tăng cường khả năng chảy và ổn định nhiệt

· Tác nhân/chất liên kết tương thích: Thêm đủ PE/PP ghép anhydrit maleic (ví dụ: MAH-g-PE) để tăng cường độ bám dính của bột gỗ-nhựa, từ đó làm giảm sự kết tụ và đứt gãy do tan chảy.

· Hệ thống bôi trơn:

o Chất bôi trơn bên trong (ví dụ: axit stearic, sáp PE) làm giảm độ nhớt nóng chảy, do đó làm giảm nhiệt cắt trục vít và tải trọng của thiết bị chính.

o Chất bôi trơn bên ngoài (ví dụ: parafin, sáp polyetylen bị oxy hóa): Giảm ma sát giữa vật liệu với xi lanh/khuôn và giảm áp suất ép đùn.

o Tổng lượng bổ sung phải được kiểm soát trong khoảng 1%–3% để tránh trượt bên ngoài quá mức có thể gây ra sự phân tầng và khuyết tật bề mặt.

· Bột và bột gỗ: Độ ẩm của bột gỗ phải được kiểm soát ở mức ≤3%, kích thước hạt đồng đều (80–120 lưới); nên chọn canxi cacbonat hoạt tính để giảm khả năng hấp thụ dầu và tăng độ nhớt.

2. Trộn và tiền nhựa hóa (Front-end Bottleneck)

· Trộn nóng tốc độ cao kết hợp với trộn nguội đảm bảo trộn đồng đều không có vùng chết, ngăn ngừa "vật liệu chết" hoặc kết tụ cục bộ.

· Khi khả thi, có thể kết hợp quy trình nghiền trước để nung chảy nguyên liệu dạng bột thành hạt, đảm bảo cấp liệu ổn định hơn, dẻo hóa nhanh hơn và tốc độ dây chuyền tăng 20%–30%.

II. Máy chủ và trục vít máy đùn (Bộ nguồn lõi)

1. Tối ưu hóa vít và thùng

· Tỷ lệ khung hình cao (L/D=40–48) và vít đôi song song mô-men xoắn cao được chọn để nâng cao hiệu suất cắt và trộn, khiến chúng phù hợp với các công thức WPC có độ lấp đầy cao.

· Kết hợp trục vít: tăng thể tích phần vận chuyển, tối ưu hóa cách bố trí khối trộn/khối cắt, giảm nhiệt cắt và nâng cao hiệu quả vận chuyển dưới tiền đề dẻo hóa.

· Gia nhiệt thùng khuôn: sử dụng điều khiển nhiệt độ chính xác theo vùng (PID) với dao động nhiệt độ ≤±1oC để tránh hiện tượng quá nhiệt cục bộ hoặc độ dẻo không đủ.

2. Kết hợp tốc độ và tải trọng (chìa khóa để tăng tốc)

· Tốc độ động cơ: Tăng dần tốc độ trong khi duy trì 70%-90% mô-men xoắn định mức và dòng điện ổn định (hệ thống PE/PP có thể đạt 150-250 vòng/phút).

· Đồng bộ hóa cấp liệu: Sử dụng bộ cấp liệu giảm trọng lượng, được liên kết vòng kín với tốc độ quay của máy chính để đảm bảo tỷ lệ lấp đầy khe vít ở mức 70%–90%, ngăn chặn tình trạng "quay không tải" hoặc quá tải.

· Hệ thống chân không: Duy trì độ chân không cao ổn định (-0,08 đến-0,09 MPa), loại bỏ kịp thời hơi nước và các thành phần dễ bay hơi, giảm bọt khí, cải thiện chất lượng bề mặt và nâng cao tốc độ xử lý.

III. Khuôn và Cài đặt (Xác định tốc độ tuyến tính tối đa)

1. Thiết kế khuôn mẫu và tối ưu hóa kênh dòng chảy

· Đầu khuôn kiểu móc treo và kiểu đuôi cá được tối ưu hóa bằng mô phỏng CFD có kênh dòng chảy trơn tru và phân bổ áp suất đồng đều, có thể tránh dính vật liệu và quá nhiệt cục bộ.

· Khe hở của khuôn hợp lý và tỷ lệ nén vừa phải (3-5:1), giúp giảm áp suất đùn và khả năng chống nóng chảy.

· Gia nhiệt khuôn: với khả năng kiểm soát nhiệt độ theo vùng và công suất gia nhiệt đủ, nhiệt độ nóng chảy trong khoang khuôn được đảm bảo đồng đều và tính lưu động ổn định.

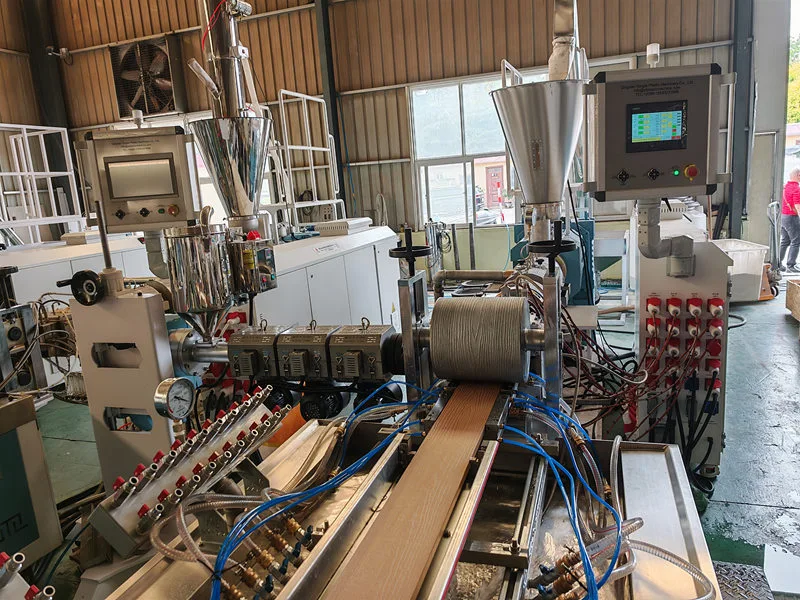

2. Hệ thống hiệu chuẩn (nút cổ chai cốt lõi để cải thiện tốc độ)

· Bàn cài đặt kéo dài (thường từ 8–12m) giúp tăng diện tích làm mát và thời gian tiếp xúc.

· đường dẫn chất làm mát :

o Nước tuần hoàn lưu lượng cao, nhiệt độ thấp (15–25°C) được sử dụng để tản nhiệt nhanh chóng và rút ngắn thời gian đông kết.

o Phun phun đa điểm trong khuôn và hấp phụ chân không đảm bảo biên dạng bám vào khuôn nhanh chóng, duy trì độ ổn định về kích thước và ngăn ngừa biến dạng.

· Độ ổn định chân không: Đảm bảo biên dạng được hấp phụ hoàn toàn trong khuôn định hình với khả năng làm mát đồng đều, nâng cao đáng kể tốc độ kéo.

IV. Phần kéo, làm mát và phía sau (Đồng bộ trên toàn tuyến)

1. Hệ thống lực kéo

· Máy kéo nhiều cuộn, ma sát cao được đồng bộ với tốc độ máy chính ở dạng vòng kín (PID), có dao động tốc độ tuyến tính ≤±0,1m/phút.

· Tốc độ ép đùn phù hợp với tốc độ lực kéo: Với tiền đề là cho phép làm mát định hình, tăng dần lực kéo để đạt được "đùn tốc độ cao + lực kéo tốc độ cao".

2. Hệ thống làm mát (làm mát thứ cấp)

· Mở rộng bình chứa nước làm mát dạng phun (5–10m) để đảm bảo các biên dạng nhanh chóng nguội đến nhiệt độ phòng sau khi rời khỏi bàn tạo hình, ngăn ngừa biến dạng sau này hoặc khả năng cắt kém.

· Quạt làm mát phụ: Làm mát không khí cưỡng bức bề mặt để nâng cao hiệu quả làm mát.

3. Cắt và xếp hàng (Giảm thời gian ngừng hoạt động)

· Việc sản xuất diễn ra liên tục không ngừng nghỉ.

· Tối ưu hóa các thông số cắt để giảm gờ và chất thải, đồng thời giảm tần suất thay dụng cụ và làm sạch.

· Tự động xếp hàng/xếp chồng: giảm sự can thiệp thủ công và nâng cao hiệu quả sản xuất.

V. Kiểm soát quy trình và thông minh (Tăng tốc ổn định)

· Tối ưu hóa đường cong nhiệt độ:

o Thùng: nhiệt độ thấp trong phần cấp liệu (chống bắc cầu) → gia nhiệt dần dần trong phần hóa dẻo → nhiệt độ không đổi trong phần đồng nhất → cao hơn một chút ở đầu khuôn (để duy trì tính lưu động).

o Tránh kiểu "mặt trước thấp, mặt sau cao" để tránh độ dẻo không đủ và áp suất tăng đột biến.

· Theo dõi áp suất:

Duy trì áp suất đầu khuôn trong phạm vi hợp lý (ví dụ: 10–18 MPa). Nếu xảy ra biến động áp suất đáng kể, hãy giảm tốc độ hoặc xem lại công thức/khuôn.

· Điều khiển hệ thống tích hợp:

PLC quản lý tất cả các bộ phận bao gồm máy chủ, cấp liệu, chân không, lực kéo, làm mát và cắt bằng cách khởi động/dừng một chạm và điều chỉnh tham số theo thời gian thực.

· Kiểm tra trực tuyến:

đo đường kính bằng laser, phản hồi theo thời gian thực về độ dày/chiều rộng, tự động tinh chỉnh lực kéo/nhiệt độ, giảm phế liệu và thời gian ngừng hoạt động để điều chỉnh.

Bản tóm tắt

Để đạt được tối ưu hóa toàn diện, các cải tiến phải trải rộng trên nhiều lĩnh vực quan trọng: tiền xử lý công thức và nguyên liệu thô, máy đùn chính và cấu hình trục vít, thiết kế khuôn và hệ thống tạo hình, làm mát lực kéo và các quy trình xuôi dòng, cũng như kiểm soát quy trình và hệ thống quản lý thông minh. Đầu tiên, tối ưu hóa công thức vật liệu để tăng cường tính lưu động và ổn định nhiệt—kết hợp với việc trộn chính xác và tiền dẻo—thiết lập nền tảng cơ bản cho quá trình ép đùn trơn tru. Thứ hai, nâng cấp các cụm thùng vít đồng thời đảm bảo khả năng kết hợp tốc độ-tải tối ưu đóng vai trò là động lực then chốt để nâng cao tốc độ. Thứ ba, thiết kế khuôn phức tạp, tối ưu hóa kênh dòng chảy và cải tiến bàn định hình chân không đóng vai trò là yếu tố hỗ trợ quan trọng để tối đa hóa tốc độ dây chuyền. Ngoài ra, tối ưu hóa quy trình xuôi dòng—bao gồm hệ thống kéo, dây chuyền làm mát và cắt/xếp pallet tự động—tạo điều kiện đồng bộ hóa toàn dây chuyền và giảm thiểu thời gian ngừng sản xuất. Cuối cùng, kiểm soát quy trình tiên tiến và công nghệ thông minh đảm bảo sản xuất ổn định, nhất quán, từ đó thực hiện cải thiện tốc độ bền vững mà không ảnh hưởng đến chất lượng sản phẩm.
