Ảnh hưởng của hình dạng sóng đến hiệu suất sản phẩm của ống sóng một vách

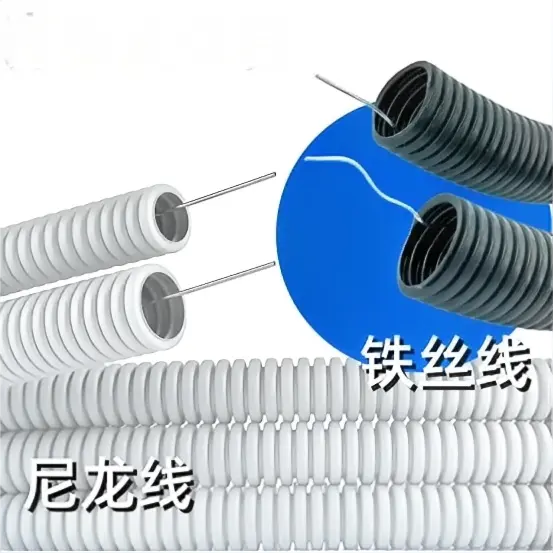

Ống sóng đơn vách mang lại tính linh hoạt cho ứng dụng rộng rãi nhờ thiết kế cấu trúc và đặc tính vật liệu độc đáo của chúng. Chúng đóng vai trò là giải pháp lý tưởng cho hệ thống thoát nước trong các tòa nhà dân cư và thương mại, dẫn nước mưa và nước thải một cách hiệu quả với khả năng dòng chảy tối ưu. Trong các tình huống quản lý cáp, các đường ống này hoạt động như các ống dẫn bảo vệ chắc chắn cho cáp điện và cáp truyền thông, kết hợp độ bền với khả năng lắp đặt linh hoạt. Cấu trúc nhẹ giúp giảm thiểu nỗ lực xử lý trong quá trình lắp đặt, đồng thời khả năng chống ăn mòn vốn có đảm bảo hiệu suất ổn định lâu dài trong các điều kiện môi trường khác nhau. Ngoài ra, ứng dụng của chúng còn mở rộng sang các hệ thống tưới tiêu nông nghiệp, nơi chúng tạo điều kiện phân phối nước chính xác cho cây trồng, nâng cao hiệu quả tưới tiêu và sử dụng tài nguyên.

Khi chúng tôi sử dụngmáy làm ống sóng đơn tườngĐể làm ống lượn sóng, có nhiều loại hình dạng đỉnh sóng có thể được thực hiện theo yêu cầu sử dụng. Hình dạng đỉnh sóng đóng vai trò là thông số cấu trúc cốt lõi chi phối độ cứng của vòng, tính linh hoạt, khả năng chống va đập, phân bố ứng suất, hiệu suất động lực học chất lỏng và hiệu quả lắp đặt của ống lượn sóng một vách.

1. Hình dạng đỉnh sóng chính và ảnh hưởng đến hiệu suất cốt lõi

1. Sóng hình thang (được sử dụng phổ biến nhất trong kỹ thuật, chiếm khoảng 76%)

· Đặc điểm cấu trúc như sau: đỉnh phẳng, thành bên nghiêng và phần máng hầu hết được làm tròn.

· Tác động đến hiệu suất

o Độ cứng chu vi cao: Diện tích hỗ trợ lớn của mặt phẳng đỉnh sóng cung cấp khả năng chống lại lực nén hướng tâm mạnh mẽ, cho phép thực hiện các cấp độ cứng cao (SN4–SN16).

o Tập trung ứng suất: Tập trung ứng suất dễ xảy ra ở góc nhọn của đỉnh sóng, ứng suất cực đại đo được có thể gấp 2,3 lần ứng suất trung bình và dễ bị nứt mỏi dưới tải trọng dài hạn.

o Khả năng chống va đập nhìn chung kém: góc nhọn có khả năng hấp thụ năng lượng va chạm kém và cường độ va đập của chùm tia được đỡ đơn giản thường thấp.

o Tính kinh tế: hiệu quả kết cấu cao, tiêu hao ít vật liệu hơn trong cùng độ cứng.

· Các tình huống ứng dụng: Các dự án thông thường có yêu cầu về độ cứng cao, chẳng hạn như hệ thống thoát nước đô thị, xả nước thải và cáp truyền thông.

2. Cung tròn/Sóng hình sin

· Đặc điểm cấu trúc là sự chuyển tiếp trơn tru của đỉnh sóng và thung lũng không có góc nhọn.

· Tác động đến hiệu suất

o Sự phân bố ứng suất đồng đều: không có điểm tập trung ứng suất, khả năng chống mỏi và nứt tuyệt vời, tuổi thọ dài.

o Tính linh hoạt tốt: khả năng biến dạng dọc trục và chu vi mạnh, khả năng thích ứng tốt với độ lún không đồng đều của nền.

o Hiệu quả về độ cứng thấp: Trong cùng cách sử dụng vật liệu, độ cứng của vòng thấp hơn so với sóng hình thang, đòi hỏi phải tăng thêm độ dày thành hoặc bù chiều cao sóng, điều này làm tăng chi phí.

o Diện tích tiếp xúc của đỉnh sóng nhỏ, lực nén cục bộ dễ bị lõm.

· Các tình huống ứng dụng: nền đất yếu, xây dựng không đào rãnh, định tuyến cáp thường xuyên bị uốn cong và thoát nước tạm thời.

3. Sóng chữ U

· Đặc điểm cấu trúc như sau: đỉnh nhẹ nhàng, máng là một vòng cung lớn, toàn bộ hình dáng gần giống hình chữ nhật với các góc bo tròn.

· Tác động đến hiệu suất

o Hiệu suất toàn diện được cân bằng: nó có độ cứng của sóng hình thang và tính linh hoạt của sóng tròn, đồng thời sự phân bố ứng suất đồng đều hơn.

o Hiệu suất chất lỏng tuyệt vời: thành trong mịn, khả năng chống chất lỏng thấp, khả năng tự làm sạch mạnh mẽ và khả năng chống tích tụ bùn.

o Lắp đặt ổn định: Diện tích tiếp xúc lớn ở bề mặt bên ngoài giúp ngăn ngừa hiện tượng lăn trong quá trình lắp đặt, tạo điều kiện cho việc thi công an toàn.

· Các tình huống áp dụng: thoát nước đất nông nghiệp, thu gom nước mưa và đường ống đô thị với tải trọng vừa phải.

4. Sóng hình chữ V

· Đặc điểm cấu trúc: đỉnh nhọn, máng hẹp và các góc thành bên nhỏ.

· Tác động đến hiệu suất

o Độ cứng cục bộ cao: Đỉnh sóng có khả năng chống đâm thủng, chống va đập mạnh, thích hợp cho việc vận chuyển các hạt rắn.

o Độ linh hoạt cực kỳ kém: khó uốn dọc trục và dễ bị gãy tại điểm uốn.

o Sự tập trung ứng suất nghiêm trọng, dễ xảy ra vết nứt ở góc nhọn của đỉnh sóng và thung lũng nên độ dày thành phải dày hơn để bù đắp.

· Các kịch bản ứng dụng: vận chuyển cặn thải công nghiệp, thoát nước mỏ và các điều kiện làm việc chịu va đập đặc biệt.

5. Sóng tổng hợp/cong (ví dụ: S-Rib)

· Đặc điểm cấu trúc là vòng cung vi mô ở đỉnh đỉnh sóng và sự chuyển tiếp của độ cong thành bên, kết hợp ưu điểm của sóng hình thang và sóng tròn.

· Tác động đến hiệu suất

o Cộng tác nâng cao: Trong khi vẫn duy trì độ cứng vòng cao (ví dụ: SN8), cường độ va đập của các dầm được đỡ đơn giản có thể tăng hơn 20%.

o Tối ưu hóa ứng suất: Loại bỏ các góc nhọn giúp giảm đáng kể sự tập trung ứng suất và nâng cao độ tin cậy lâu dài.

o Chi phí cao hơn do khuôn và quy trình phức tạp.

· Các tình huống áp dụng: các dự án đô thị tiêu chuẩn cao, kích ống không rãnh và đường ống chôn đường dài.

II. Ảnh hưởng có hệ thống của dạng sóng đến hiệu suất quan trọng

III. Nguyên tắc cốt lõi của việc lựa chọn mô hình

1. Ưu tiên độ cứng: tải trọng nặng, chôn sâu, kịch bản lớp đất phủ cao → chọn sóng hình thang hoặc sóng tổng hợp.

2. Ưu tiên linh hoạt: đất yếu, nhạy cảm với độ lún, không đào xới → chọn sóng hồ quang hoặc sóng hình chữ U.

3. Ưu tiên chất lỏng: thoát nước, xả nước thải và chống tắc nghẽn → chọn sóng hình chữ U hoặc sóng hình vòng cung.

4. Ưu tiên khả năng chống va đập: truyền tải hỗn hợp chất lỏng rắn, mỏ, công nghiệp → chọn sóng V hoặc sóng tổng hợp.

5. Ưu tiên chi phí: ưu tiên sử dụng đường đô thị và đường ren truyền thống → sóng hình thang.

IV. Tác dụng hiệp đồng của các thông số hỗ trợ đỉnh

Hiệu suất tối ưu của hình dạng đỉnh sóng có thể đạt được bằng cách thiết kế phối hợp chiều cao sóng, khoảng cách sóng và độ dày thành.

· Chiều cao sóng: Chiều cao sóng càng cao thì độ cứng vòng càng cao nhưng độ linh hoạt giảm và vật liệu tăng lên.

· Khoảng cách sóng: Nếu khoảng cách sóng quá nhỏ thì độ cứng dọc trục trở nên quá cao, không thuận lợi cho việc thích ứng độ lún; nếu khoảng cách sóng quá lớn thì lực đỡ theo chu vi sẽ không đủ, dẫn đến hiện tượng mất ổn định cục bộ.

· Độ dày thành: Đối với sóng có cạnh nhọn (hình thang hoặc hình chữ V), tường cần được làm dày thích hợp tại đỉnh sóng để giảm thiểu sự tập trung ứng suất.
