Tủ điều khiển điện máy đùn Yongte tối ưu hóa chất lượng và thiết kế

Tủ điều khiển điện máy đùn Yongte: Ưu điểm & tính năng chính

Cấu trúc & Bố cục tổng thể

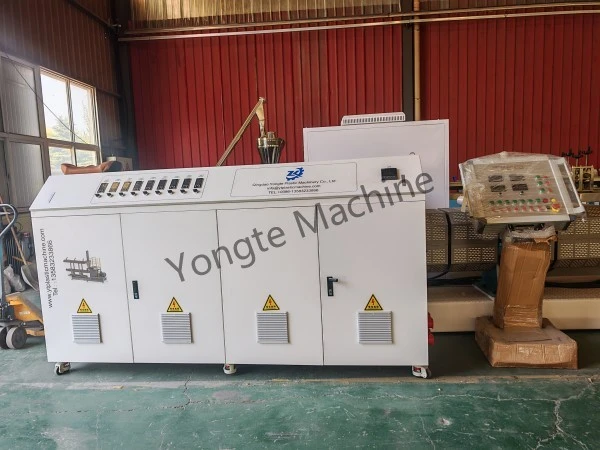

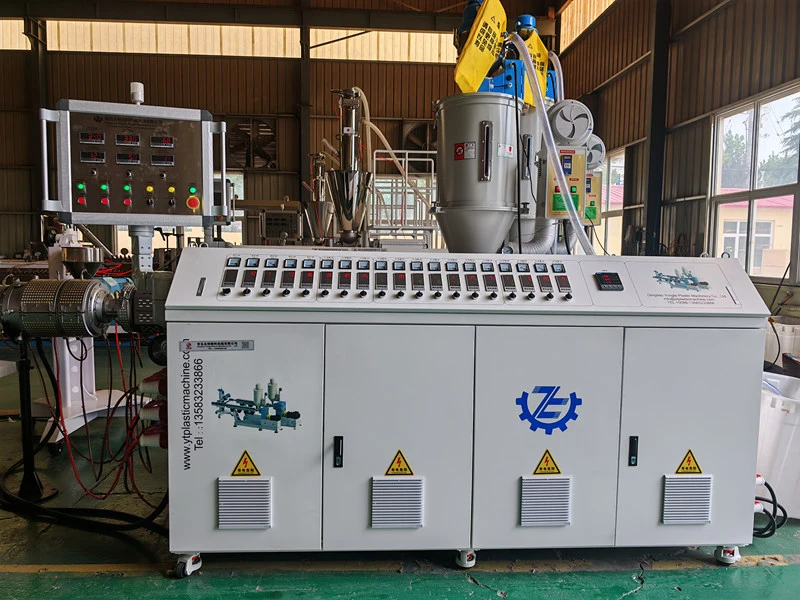

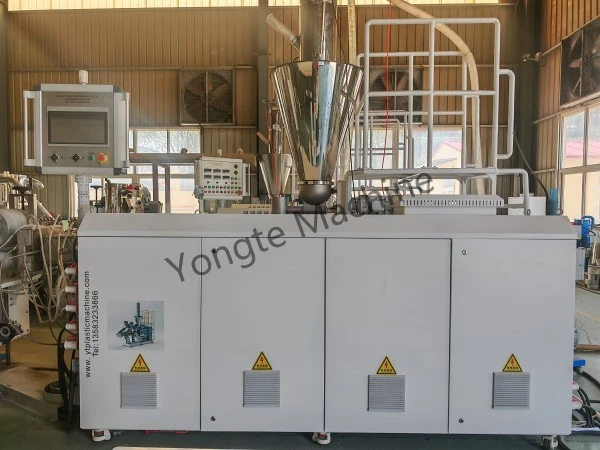

Tủ điều khiển điện Yongte cho máy đùn nhựa là hệ thống điều khiển cấp công nghiệp được thiết kế đặc biệt cho dây chuyền ép đùn nhựa Yongte. Nó cung cấp khả năng phân phối điện, điều khiển logic, truyền tín hiệu và bảo vệ an toàn cho toàn bộ hệ thống ép đùn.

Điểm nổi bật của thiết kế bố cục

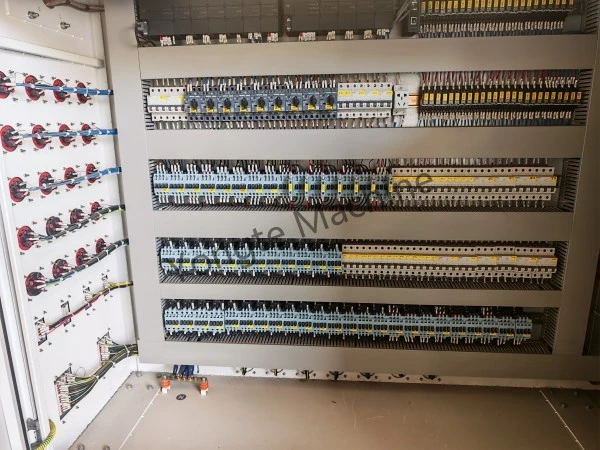

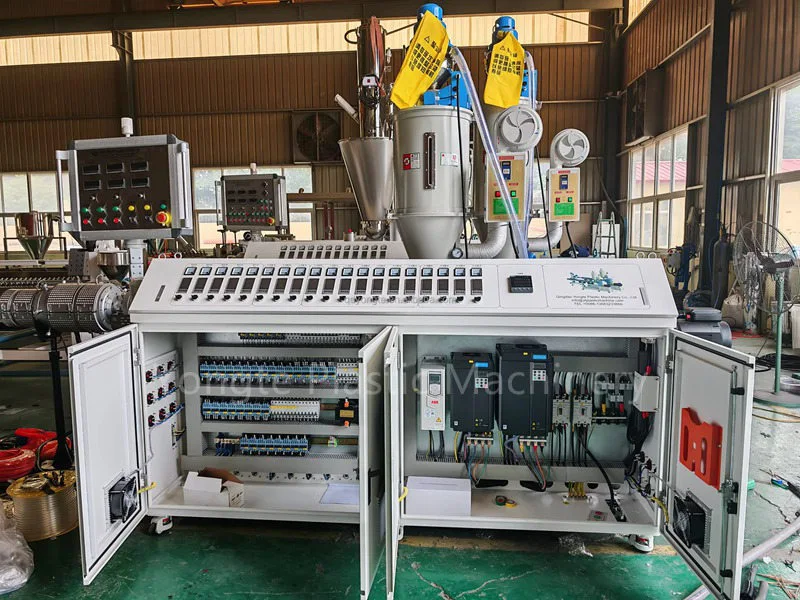

- Bố cục mô-đun theo lớp: Tủ có thiết kế phân vùng ngang nhiều lớp, được sắp xếp từ trên xuống dưới như sau:

- Lớp trên cùng: PLC và các module điều khiển; khối thiết bị đầu cuối (khu vực dây tín hiệu)

- Lớp giữa: Cầu dao chính, thiết bị chuyển mạch khí nhánh, nhóm contactor/rơle

- Lớp dưới: Rơle trung gian mật độ cao; khối đầu cuối (vùng tín hiệu I/O)

- Bên trái: Các đầu nối cáp vào/ra; thiết bị đầu cuối nối đất và liên kết đẳng thế

- Phân vùng rõ ràng và tách biệt vật lý giữa mạch nguồn và mạch điều khiển: Các bộ phận nguồn có dòng điện cao (ví dụ: cầu dao chính, công tắc tơ) được cách ly vật lý với các bộ phận điều khiển điện áp thấp (ví dụ: rơle, khối đầu cuối tín hiệu) để loại bỏ nhiễu điện từ và đơn giản hóa việc bảo trì.

- Đi dây được tiêu chuẩn hóa & tay nghề cao cấp: Tất cả các loại cáp đều được mã hóa màu (theo tiêu chuẩn công nghiệp—đỏ (L1), xanh dương (L2), vàng (L3), đen (trung tính) và xanh lục/vàng (nối đất)—dành cho mạch điện và điều khiển. Các khối đầu cuối được đánh số thống nhất và hệ thống dây điện có trật tự và an toàn, đáp ứng các yêu cầu nghiêm ngặt đối với việc lắp đặt điện công nghiệp.

1. Ưu điểm cốt lõi và tính năng kỹ thuật

Độ tin cậy và an toàn cao

- Hệ thống bảo vệ toàn diện:

Công tắc không khí và cầu dao nhiều tầng cung cấp khả năng bảo vệ phối hợp quá tải, ngắn mạch và dòng điện dư (rò rỉ) cho cả nguồn điện chính và tải nhánh riêng lẻ—ngăn ngừa sự cố xếp tầng và đảm bảo hoạt động liên tục trên toàn hệ thống.

Các nhãn cảnh báo điện áp cao được dán bên ngoài tủ và cửa tủ có khóa liên động an toàn tự động cắt điện khi mở—tuân thủ hoàn toàn với GB/T 5226.1 và các tiêu chuẩn an toàn công nghiệp quốc tế khác.

Một thanh cái bằng đồng nối đất độc lập được lắp đặt ở chân tủ, đảm bảo nối đất đáng tin cậy, có trở kháng thấp cho tất cả các vỏ thiết bị bên trong nhằm giảm thiểu nguy cơ rò rỉ và phóng tĩnh điện.

- Lựa chọn thành phần có thông số kỹ thuật cao:

Các bộ phận cốt lõi—bao gồm cầu dao, công tắc tơ và rơle—có nguồn gốc từ các nhà sản xuất cấp công nghiệp hàng đầu (ví dụ: Siemens, Schneider Electric, Chint), được chọn để có độ bền vượt trội trong các chu kỳ khởi động-dừng thường xuyên và nhiễu điện từ, hỗ trợ hoạt động máy đùn 24/7 không bị gián đoạn.

Khối thiết bị đầu cuối sử dụng thiết kế kiểu vít hoặc kẹp lò xo dòng điện cao để đảm bảo các kết nối chắc chắn, chống rung—giảm thiểu rủi ro nới lỏng, hồ quang hoặc suy giảm nhiệt trong quá trình vận hành tải trọng cao, chu kỳ dài.

Tính mô đun & khả năng mở rộng

- Thiết kế mô-đun tiêu chuẩn hóa:

Cả mạch điện và mạch điều khiển đều tuân theo kiến ​​trúc mô-đun được tiêu chuẩn hóa, cho phép thích ứng nhanh chóng trên các cấu hình máy đùn Yongte đa dạng—bao gồm (vít đơn, vít đôi và các mô hình có nhiều mức xếp hạng công suất động cơ khác nhau—và tạo điều kiện tích hợp liền mạch các nâng cấp dây chuyền sản xuất trong tương lai (ví dụ: hệ thống cấp liệu phụ trợ, máy trạm tự động hoặc giám sát chất lượng nội tuyến).

- Không gian dành riêng rộng rãi:

Tủ bao gồm các vị trí khối đầu cuối dành riêng rộng rãi và không gian lắp đặt, cho phép mở rộng linh hoạt tín hiệu I/O và mạch điện để đáp ứng các yêu cầu cụ thể của khách hàng—chẳng hạn như bộ cấp nguồn đo trọng lực, cảm biến trực tuyến thời gian thực hoặc bộ thay đổi màn hình tự động.

Chống nhiễu và vận hành ổn định

- Thiết kế tuân thủ EMC:

Sự phân tách vật lý nghiêm ngặt giữa dây nguồn và dây điều khiển, sử dụng cáp có vỏ bọc cho các tín hiệu nhạy cảm và cấu trúc liên kết nối đất được tối ưu hóa ngăn chặn một cách hiệu quả nhiễu điện từ do các thiết bị công suất cao tạo ra (ví dụ: bộ biến tần, động cơ), đảm bảo hoạt động ổn định, không có tiếng ồn của PLC, cảm biến và màn hình HMI.

- Quản lý nhiệt & Thích ứng với môi trường:

Cửa thông gió tích hợp vào cửa tủ và mặt bên thúc đẩy quá trình làm mát đối lưu tự nhiên, duy trì nhiệt độ vận hành tối ưu cho các bộ phận bên trong và ngăn ngừa lão hóa do nhiệt.

Thiết kế tủ kín bụi—có cửa có đệm và đầu vào cáp kín—đảm bảo hiệu suất đáng tin cậy trong môi trường nhà máy đòi hỏi khắt khe đặc trưng bởi bụi, sương dầu và rung động cơ học, nhờ đó kéo dài tuổi thọ của linh kiện.

Dễ vận hành và bảo trì

- Tương tác giữa người và máy trực quan:

Bảng điều khiển màn hình cảm ứng tích hợp bên ngoài tủ cho phép giám sát thời gian thực và điều chỉnh một chạm các thông số ép đùn quan trọng—bao gồm nhiệt độ thùng, tốc độ trục vít, áp suất nóng chảy và tốc độ đầu ra—với giao diện rõ ràng, thân thiện với người dùng được tối ưu hóa cho hiệu quả của người vận hành.

- Thiết kế bảo trì nhanh:

Tất cả các thành phần và khối thiết bị đầu cuối đều được dán nhãn thống nhất và tham chiếu chéo với sơ đồ điện chính thức—cho phép chẩn đoán và giải quyết lỗi nhanh chóng.

Cách bố trí vật lý theo lớp cho phép các kỹ thuật viên cách ly và truy cập các mạch bị lỗi mà không cần tháo rời, giảm đáng kể thời gian ngừng hoạt động ngoài dự kiến.

Vùng đầu vào cáp chuyên dụng bên trái sử dụng các đầu cuối độc lập, giảm lực căng để neo cáp an toàn—đơn giản hóa việc cấu hình lại hoặc sửa đổi hiện trường trong tương lai.

Tùy chỉnh cụ thể cho máy đùn

- Kết hợp công suất chính xác:

Mạch điện được thiết kế để phù hợp chính xác với công suất động cơ, tải nhiệt và các yêu cầu truyền động phụ của máy đùn Yongte—đảm bảo nguồn cung cấp ổn định, không dao động cho máy sưởi, động cơ chính và phụ, máy bơm nước và các tải quan trọng khác—loại bỏ rủi ro quá tải, điện áp thấp hoặc mất cân bằng pha.

- Logic điều khiển tối ưu:

Các thuật toán điều khiển dành riêng cho máy đùn được tải trước hỗ trợ lập hồ sơ nhiệt độ thùng phân đoạn, điều chỉnh tốc độ trục vít vòng kín, kiểm soát cấp liệu đồng bộ hóa và tự chẩn đoán lỗi thông minh—được điều chỉnh phù hợp với nhu cầu quy trình riêng của các ứng dụng nhựa nhiệt dẻo đa dạng, bao gồm cả WPC, PVC, PE và ép đùn PET tái chế.

- Thiết kế dự phòng:

Các mạch quan trọng—bao gồm các mạch dành cho động cơ truyền động chính và các vùng sưởi riêng lẻ—kết hợp khoảng không công suất tích hợp để hấp thụ các biến động tải nhất thời và duy trì sản xuất liên tục, không bị gián đoạn—ngay cả trong các điều kiện vận hành thay đổi.

2. Lợi ích tổng hợp với Hệ thống máy đùn hoàn chỉnh

- Tích hợp hệ thống tích hợp:

Tủ được nối dây sẵn và được thử nghiệm tại nhà máy cùng với bộ phận chính của máy đùn. Tất cả hệ thống cáp nội bộ và vận hành chức năng đều được hoàn thành trước khi giao hàng—chỉ yêu cầu kết nối tại chỗ với nguồn điện chính để sẵn sàng sản xuất ngay lập tức, nhờ đó giảm thiểu độ phức tạp và thời gian lắp đặt tại hiện trường.

- Di chuyển & Bảo vệ môi trường:

Bánh xe hạng nặng được gắn ở chân tủ cho phép di chuyển dễ dàng, không cần dụng cụ trong xưởng. Vỏ tủ sử dụng kim loại tấm sơn tĩnh điện chống ăn mòn, chống dầu—được thiết kế để có độ bền lâu dài trong môi trường sản xuất công nghiệp.

- Xây dựng thương hiệu và tuân thủ quy định:

Tủ trưng bày nổi bật logo thương hiệu Yongte và thông tin liên hệ chính thức. Nó tuân thủ đầy đủ các tiêu chuẩn chứng nhận xuất khẩu quan trọng—bao gồm CE và UL—để đáp ứng các yêu cầu tuân thủ và quy định toàn cầu dành cho khách hàng nước ngoài.

Bản tóm tắt

Tủ điều khiển điện máy đùn Yongte là hệ thống điều khiển điện cấp công nghiệp, có độ tin cậy cao và được tối ưu hóa cho ứng dụng. Ưu điểm cốt lõi của nó bao gồm:

✅ An toàn & đáng tin cậy: Kiến trúc bảo vệ đa cấp, linh kiện công nghiệp cao cấp và khả năng sẵn sàng hoạt động 24/7

✅ Bố cục hợp lý: Tổ chức vật lý theo mô-đun, phân lớp; cách ly nghiêm ngặt các mạch điện và mạch điều khiển; giảm thiểu EMI hiệu quả; quyền truy cập bảo trì được đơn giản hóa

✅ Khả năng mở rộng cao: Không gian dành riêng rộng rãi để mở rộng I/O và nâng cấp sức mạnh—hỗ trợ nhu cầu phát triển của dây chuyền sản xuất và tích hợp tùy chỉnh

✅ Tay nghề cao cấp: Đi dây theo tiêu chuẩn, mã màu; ghi nhãn thống nhất; lắp ráp chính xác phù hợp với tiêu chuẩn lắp đặt điện quốc tế

✅ Khả năng thích ứng quy trình cao: Logic điều khiển đùn và dự phòng cụ thể—đảm bảo hiệu suất ổn định, nhất quán trên các ứng dụng xử lý nhựa đa dạng

Tủ điều khiển tiên tiến này đóng vai trò là sự đảm bảo nền tảng cho hoạt động ổn định, hiệu quả và đáng tin cậy của máy đùn Yongte—đặc biệt phù hợp với môi trường sản xuất có độ tin cậy cao, bao gồm dây chuyền composite gỗ-nhựa (WPC), ép đùn ống nhựa, dây chuyền tấm nhựa và định hình, cũng như hệ thống tái chế nhựa thải.
