Giải pháp kỹ thuật giải quyết tốc độ đùn không cân bằng của dây chuyền ép đùn profile nhựa 4 khoang

Giải pháp kỹ thuật giải quyết tốc độ đùn không cân bằng của dây chuyền ép đùn profile nhựa 4 khoang

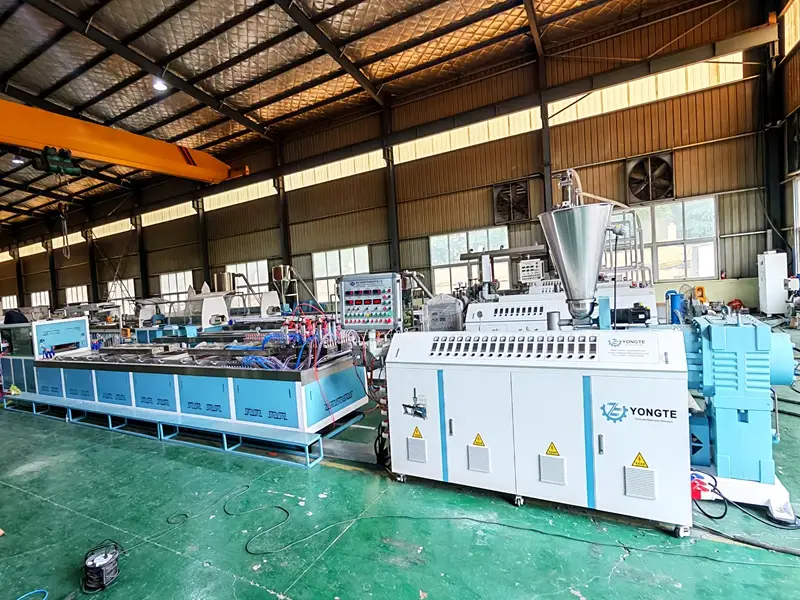

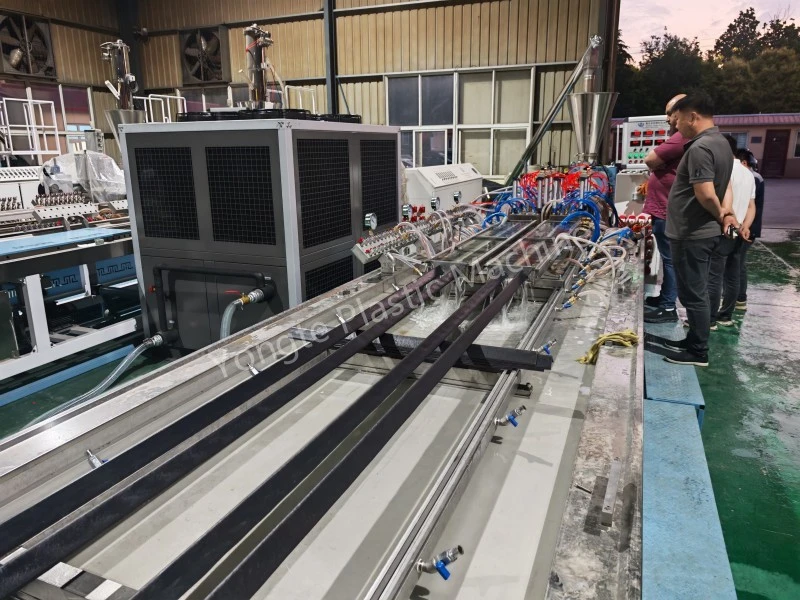

Trong quy trình sản xuất ép đùn profile nhựa bốn khoang, tốc độ đùn không cân bằng giữa bốn khoang là một vấn đề kỹ thuật phổ biến. Vấn đề này sẽ trực tiếp gây ra độ chính xác về kích thước sản phẩm không nhất quán, độ dày thành không đồng đều, biên dạng bị lỗi và giảm năng suất sản xuất, hạn chế nghiêm trọng tính ổn định và hiệu quả của sản xuất hàng loạt. Dựa trên nguyên liệu sản xuất thực tế và thông số kỹ thuật sản phẩm của khách hàng, đội ngũ kỹ thuật của Yongte đã phát triển sơ đồ thiết kế hệ thống hỗ trợ và khuôn tối ưu hóa chuyên nghiệp có mục tiêu nhằm giải quyết triệt để vấn đề tốc độ vận hành không nhất quán của cấu hình bốn khoang, hiện thực hóa sản xuất dây chuyền ép đùn bốn khoang có độ chính xác cao, ổn định và đồng bộ.

1. Bối cảnh của các vấn đề kỹ thuật

2. Sơ đồ thiết kế tối ưu chuyên nghiệp

2.1 Cấu trúc thân khuôn kép với khả năng kiểm soát nhiệt độ độc lập

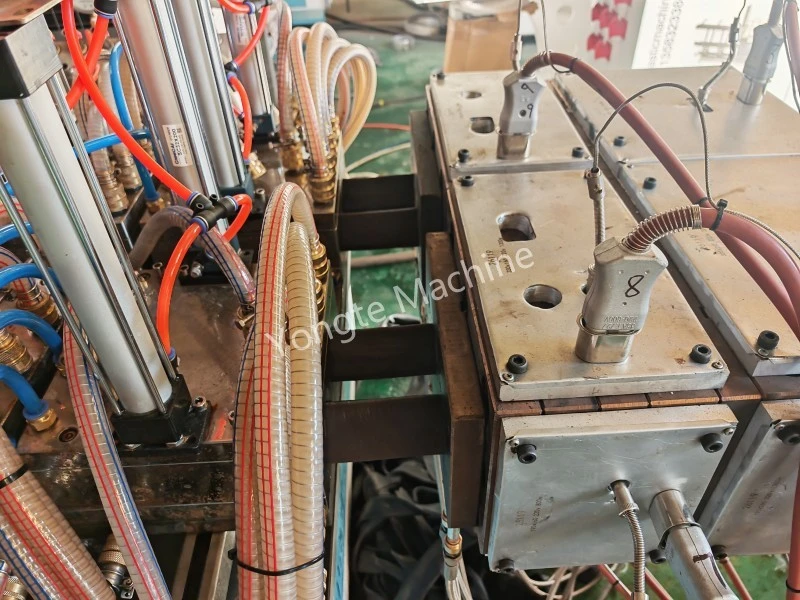

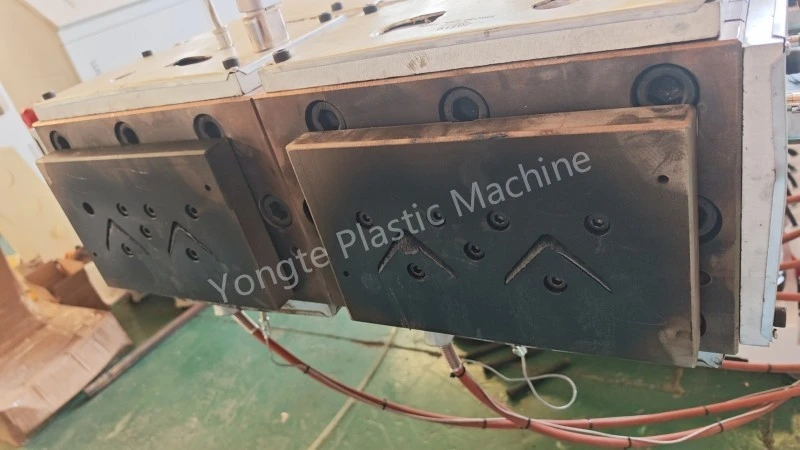

Thân khuôn bốn khoang tích hợp ban đầu được tối ưu hóa thànhcấu trúc thân khuôn độc lập kép, với mỗi thân khuôn được trang bị hai khoang đùn. Hai bộ thân khuôn hoàn toàn độc lập trong thiết kế kết cấu và hệ thống kiểm soát nhiệt độ. Mỗi thân khuôn được cấu hình với một mô-đun gia nhiệt và bộ điều khiển nhiệt độ độc lập, có thể thực hiện điều chỉnh nhiệt độ chính xác riêng biệt và kiểm soát nhiệt độ không đổi. Thiết kế này giải quyết một cách hiệu quả vấn đề về tính lưu động nóng chảy không nhất quán do độ lệch nhiệt độ khuôn tích hợp, ổn định trạng thái nóng chảy nhựa của từng khoang so với nguồn và loại bỏ nguyên nhân cơ bản gây ra sự chênh lệch tốc độ giữa các thân khuôn khác nhau.

2.2 Cơ chế điều chỉnh dòng chảy độc lập cho thân khuôn đơn

Mỗi thân khuôn độc lập được trang bị một thiết bị đai ốc điều chỉnh dòng chảy đặc biệt. Đối với độ lệch tốc độ của hai khoang bên trong cùng một thân khuôn gây ra bởi sự khác biệt nhỏ về dòng chảy và lỗi lắp ráp, việc điều chỉnh tinh tế trực tuyến có thể được thực hiện thông qua đai ốc điều chỉnh dòng chảy. Bằng cách điều chỉnh chính xác dòng cấp liệu nóng chảy của một khoang duy nhất, tốc độ đùn của hai khoang trong cùng một thân khuôn có thể được giữ hoàn toàn đồng bộ, thực hiện hiệu chuẩn cấp vi mô về tốc độ khoang và đảm bảo tính đồng nhất của đầu ra đùn và tốc độ tạo hình của từng khoang trong cùng một nhóm.

2.3 Hệ thống kiểm soát tốc độ bám đường độc lập kép

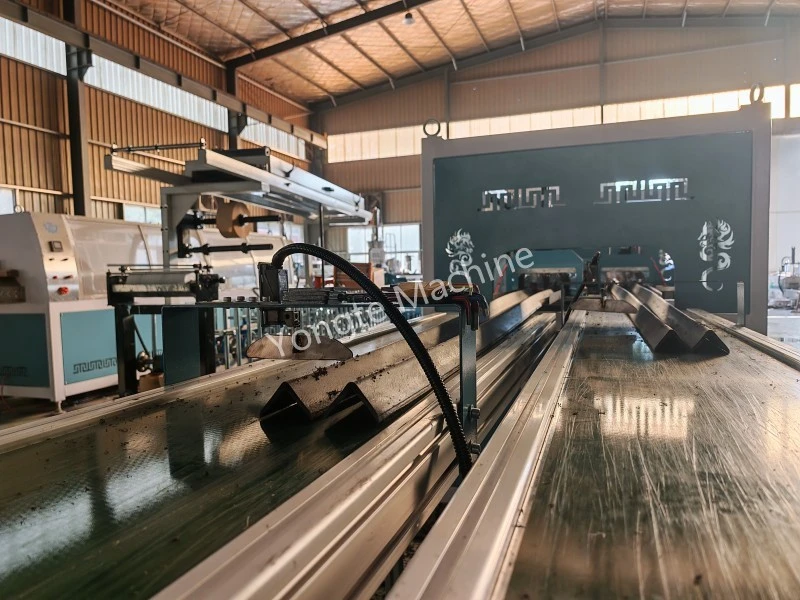

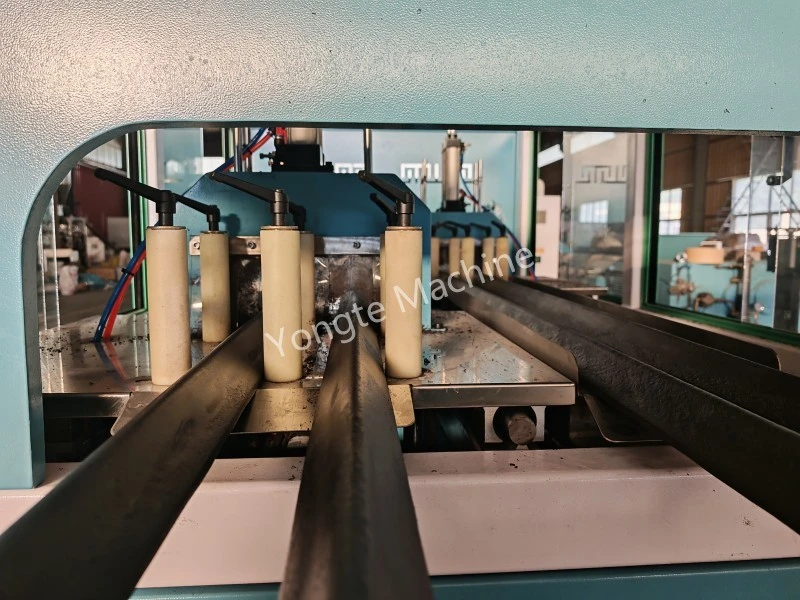

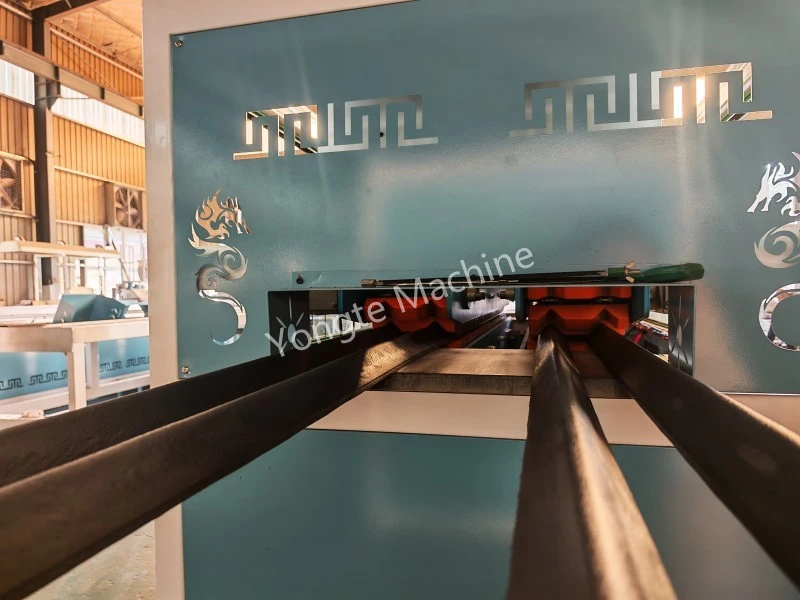

Một bộ kép hệ thống lực kéo độc lập được cấu hình để phù hợp với thân khuôn kép và cách bố trí khoang nhóm đôi. Khác với chế độ kéo đơn truyền thống dẫn động bốn khoang cùng lúc, hai bộ thiết bị bám đường hoạt động độc lập với các chương trình kiểm soát tốc độ riêng biệt. Hệ thống có thể điều chỉnh độc lập tốc độ kéo của hai nhóm cấu hình hai khoang theo tốc độ đùn thực tế của hai thân khuôn, thực hiện kết hợp động giữa tốc độ đùn và tốc độ lực kéo, tránh kéo dài cấu hình, co ngót và sai lệch kích thước do lực kéo không đồng bộ, đồng thời đảm bảo hơn nữa tính nhất quán tốc độ tổng thể của bốn khoang.

2.4 Hệ thống cắt chiều dài cố định độc lập

Tương ứng với cấu trúc ép đùn và lực kéo nhóm kép, hai bộ hệ thống cắt độc lập được trang bị cho hoạt động cắt có chiều dài cố định riêng biệt. Mỗi hệ thống cắt theo dõi độc lập và khớp với tốc độ chạy và hành trình nạp của nhóm biên dạng tương ứng. Chế độ điều khiển cắt độc lập giúp loại bỏ lỗi cắt và sự không nhất quán về chiều dài do cắt thống nhất các cấu hình có chênh lệch tốc độ nhỏ, đảm bảo độ chính xác cắt có chiều dài cố định của từng cấu hình khoang và cải thiện tỷ lệ chất lượng sản phẩm.

2.5 Hệ thống vận chuyển và xếp chồng tự động phù hợp

Hai bộ giá đỡ vận chuyển và xếp chồng độc lập được cấu hình, khớp chính xác với hệ thống cắt kép. Sau khi hoàn thành việc cắt theo chiều dài cố định bằng thiết bị cắt, thiết bị vận chuyển và xếp chồng sẽ tự động hoàn thành công việc tiếp nhận, vận chuyển và xếp chồng vật liệu của nhóm biên dạng tương ứng. Hoạt động đồng bộ và độc lập của hệ thống vận chuyển giúp tránh sự tích tụ vật liệu, đùn và nhầm lẫn khi vận chuyển do tốc độ không đồng bộ của các cấu hình khoang khác nhau, đảm bảo toàn bộ dây chuyền sản xuất hoạt động trơn tru và liên tục, đồng thời thực hiện sản xuất tự động và có trật tự.

3. Ưu điểm kỹ thuật và hiệu quả sản xuất

Sau khi xác minh sản xuất tại chỗ, thiết kế tối ưu hóa này làm giảm hiệu quả dung sai kích thước và tỷ lệ khuyết tật hình thành của cấu hình bốn khoang, cải thiện độ ổn định sản xuất tổng thể và hiệu quả sản xuất của dây chuyền ép đùn, đồng thời phù hợp cho việc sản xuất tiêu chuẩn hóa khối lượng lớn và lâu dài các loại hồ sơ nhựa khác nhau.
